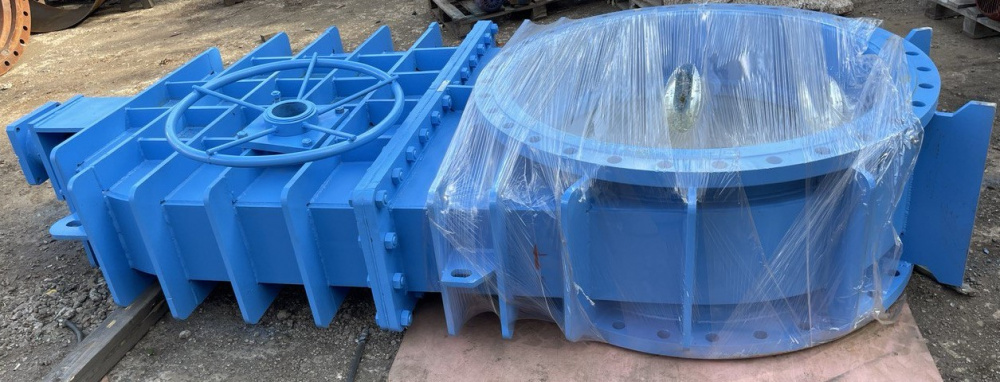

Задвижка шиберная Ду2000 Ру10

ЗШ.Ф(МФ)

Простота и легкость конструкции
Возможность изменения конструкции под конкретные задачи.
Вожможное исполнение под номинальное давление 10 кгс/см2 и 16кгс/см2

от 99 000,00 Р

Номинальный диаметр DN:

Производитель:

Газгидроснаб

РАССЧИТАТЬ СТОИМОСТЬ

Технические характеристики

Наименование: ЗШ.Ф(МФ)

Производитель: Газгидроснаб

Номинальный диаметр DN: 2000

Номинальное давление PN: 10

Тип присоединения: фланцевый

Тип подачи рабочей среды: односторонний

Материал корпуса: ст.20;ст.09Г2С;коррозионностойкая сталь

Управление: редуктор;электропривод

Материал запорного органа: ст.20;ст.09Г2С;коррозионностойкая сталь

Рабочая среда: вода

Габаритные размеры

Условное обозначение задвижек клиновых штампосварных

ЗК	XХ.	Х.	ХХХ.	ХХ.
Тип управления
Редуктор	Р
Электропривод	ЭП
Исполнение по присоединению к трубопроводу
Фланцевое		Ф
Межфланцевое		МФ
Номинальный диаметр
DN			250-2000
Номинальное давление
PN				10

Схема задвижки

Габаритные размеры шиберной задвижки

Наименование	Условное обозначение	DN	PN	D	D1	D2	n	d	L	H
Задвижка шиберная 250	ЗШ.Ф(МФ).250.10	250	10	390	350	320	12	22	250	876
Задвижка шиберная 300	ЗШ.Ф(МФ).300.10	300	10	440	400	370	12	22	270	1039
Задвижка шиберная 400	ЗШ.Ф(МФ).400.10	400	10	535	495	465	16	22	310	1256
Задвижка шиберная 500	ЗШ.Ф(МФ).500.10	500	10	640	600	570	16	22	350	1560
Задвижка шиберная 600	ЗШ.Ф(МФ).600.10	600	10	755	705	670	20	26	390	1881
Задвижка шиберная 800	ЗШ.Ф(МФ).800.10	800	10	975	920	880	24	30	470	2287
Задвижка шиберная 1000	ЗШ.Ф(МФ).1000.10	1000	10	1175	1120	1080	28	30	550	2805
Задвижка шиберная 1200	ЗШ.Ф(МФ).1200.10	1200	10	1400	1340	1295	32	30	630	3353
Задвижка шиберная 1400	ЗШ.Ф(МФ).1400.10	1400	10	1575	1520	1480	36	30	710	3922
Задвижка шиберная 1500	ЗШ.Ф(МФ).1500.10	1500	10	*	*	*	*	*	*	*
Задвижка шиберная 1800	ЗШ.Ф(МФ).1800.10	1800	10	*	*	*	*	*	*	*
Задвижка шиберная 2000	ЗШ.Ф(МФ).2000.10	2000	10	*	*	*	*	*	*	*

*Габаритные размеры ссобщаются по запросу.

Особенности конструкции

Задвижки шибеные набирают свою популярность благодаря своей конструкции. Шиберные задвижки производства ООО "Газгидроснаб" изготовлены в России, в г.Набережные Челны. Все комплектующие и материалы Российского происхождения. Качество продукции подтверждено всеми необходимыми испытаниями и закреплено сертификатами и декларациями соответствия требованиям таможенного союза. Продукция изготавливается по техническим условиям, а также в соответствии с ГОСТ и СТ ЦКБА

Oпросный лист на здвижки
