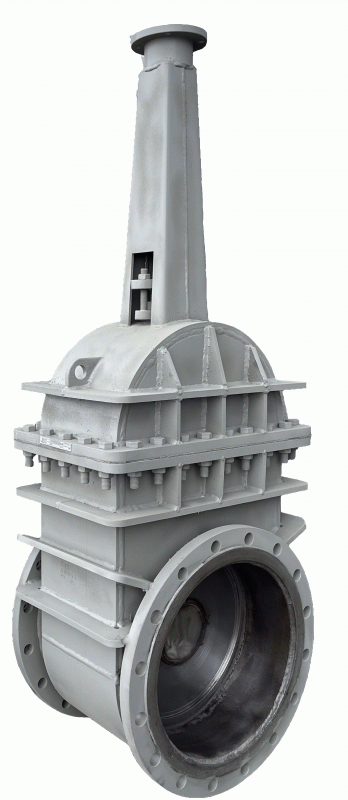

Задвижка 30с911нж Ду1500 Ру1 клиновая штампосварная с выдвижным шпинделем

30с911нж

Саморегулирующийся клин задвижки надежно контактирует с уплотнительными кольцами корпуса, что гарантирует стабильные значения герметичности изделия.
Полная проходимость задвижки позволяет свободно перемещаться очистным и диагностическим устройствам по трубопроводу
Облегченная конструкция корпуса, в отличие от литых или кованых задвижек с аналогичными характеристиками рабочей среды, имеет меньшую строительную длину и массу. Это позволяет использовать задвижки в ограниченных пространствах с минимальным числом опор.

от 159 000,00 Р

Номинальный диаметр DN:

Производитель:

Газгидроснаб

РАССЧИТАТЬ СТОИМОСТЬ

Технические характеристики

Наименование: 30с911нж

Производитель: Газгидроснаб

Номинальный диаметр DN: 1500

Номинальное давление PN: 1

Класс герметичности по ГОСТ 9544-2015: A

Тип присоединения: фланцевый

Тип подачи рабочей среды: двусторонний

Материал корпуса: ст.20; ст.09Г2С;коррозионностойкая сталь

Управление: маховик;редуктор;электропривод

Материал запорного органа: ст.20;ст.09Г2С;коррозионностойкая сталь

Рабочая среда: вода;газ

Габаритные размеры

Условное обозначение задвижек клиновых штампосварных

ЗК	X.	ХХХ.	ХХ.
Тип уплотнения
-
-
Исполнение по присоединению к трубопроводу
Фланцевое	Ф
Приварное	П
Номинальный диаметр
DN		1400-2000
Номинальное давление
PN			1

Схема задвижки	Габаритные и присоеденительные размеры фланца

Габаритные размеры задвижки клиновой штампосварной

Условное обозначение	Наименование	DN, мм	PN кгс/см2	D**	D1**	n**	d**	L*	H***	Номинальный диаметр болтов или шпилек
ЗК.Ф.250.10	30с942нж	250	10	390	350	12	22	250	*	М20
ЗК.Ф.300.10	30с942нж	300	10	440	400	12	22	270	*	М20
ЗК.Ф.400.6	30с946нж	400	6	535	495	16	22	310	*	М20
ЗК.Ф.500.6	30с946нж	500	6	640	600	16	22	350	*	М20
ЗК.Ф.600.6	30с946нж	600	6	755	705	20	26	390	*	М24
ЗК.Ф.800.4	30с947нж	800	4	975	920	24	30	470	*	М27
ЗК.Ф.800.16	30с950нж	800	16	1020	950	24	39	1000	*	М36
ЗК.Ф.1000.4	30с947нж	1000	4	1175	1120	28	30	550	*	М27
ЗК.Ф.1200.4	30с947нж	1200	4	1375	1320	32	30	630	*	М27
ЗК.Ф.1400.2.5	30с914нж	1400	2,5	1575	1520	36	30	710	*	М27
ЗК.Ф.1600.2.5	30с914нж	1600	2,5	1785	1730	40	30	*	*	М27
ЗК.Ф.2000.2.5	30с914нж	2000	2,5	2190	2130	48	30	*	*	М27
ЗК.Ф.1400.1	30с911нж	1400	1	1575	1520	36	30	*	*	М27
ЗК.Ф.1500.1	30с911нж	1500	1	1690	1630	40	30	*	*	М27
ЗК.Ф.1600.1	30с911нж	1600	1	1785	1730	40	30	*	*	М27
ЗК.Ф.2000.1	30с911нж	2000	1	2190	2130	48	30	*	*	М27

Внимание!

* Строительная длина L - в соответствии с ГОСТ 3706-93 ЗАДВИЖКИ. Строительные длины, Ряд 3.

** Присоеденительные размеры фланцев в соответствии с ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250.

*** Высота задвижки , H, сообщается по запросу.

Климатическое исполнение

по ГОСТ 15150:
• «У» (температура окружающего воздуха от минус 40 °С до плюс 40 °С);
• «Т» (температура окружающего воздуха от минус 10 °С до плюс 50 °С);
• «ХЛ» (температура окружающего воздуха от минус 60 °С до плюс 40 °С).
Категория размещения задвижек – 1 по ГОСТ 15150.
По требованию заказчика возможно изготовление изделий в иных климатических исполнениях.

Класс герметичности

по ГОСТ 9544-2015 «В», «С» или «D». По требованию задвижки могут быть выполнены в соответствии с классом герметичности «А» (без видимых протечек) на момент приемосдаточных испытаний.

Требования к выбору электроприводов

DN, мм	PN кгс/см2	Обозначение по чертежу	Полное число оборотов втулки кулачковой	Настройка муфты крутящего момента, Н.м	Тип присоединиения к арматуре по ГОСТ 34287
250	10	ЗК.Ф.250.10	50	110	Б
300	10	ЗК.Ф.300.10	50	125	Б
400	6	ЗК.Ф.400.6	66	150	Б
500	6	ЗК.Ф.500.6	63	290	Б
600	6	ЗК.Ф.600.6	75	380	Б
800	4	ЗК.Ф.800.4	100	530	В
800	16	ЗК.Ф.800.16	80	2250	Г
1000	4	ЗК.Ф.1000.4	125	840	В
1200	4	ЗК.Ф.1200.4	120	1440	Г
1400	2,5	ЗК.Ф.1400.2.5	*	*	Г
1600	2,5	ЗК.Ф.1600.2.5	*	*	Г
2000	2,5	ЗК.Ф.2000.2.5	*	*	Г
1400	1	ЗК.Ф.1400.1	*	*	Г
1500	1	ЗК.Ф.1500.1	*	*	Г
1600	1	ЗК.Ф.1600.1	*	*	Г
2000	1	ЗК.Ф.2000.	*	*	Г

* Данные предоставляются по запросу

Особенности конструкции

Задвижка модели 30с946нж, выполненная методом сварки и оснащенная клиновым механизмом. Управление задвижкой возможно с подключением электропривода, или установкой редуктора. Задвижка данного типа служит запорным устройством на трубопроводах с диаметрами Ду: 400, 500, 600 мм. Она предназначена для работы с различными жидкими и газообразными средами, которые не оказывают агрессивного воздействия на детали задвижки, при давлении до 0,6 МПа и температуре до 300 °C. В ассортименте завода также представлена аналогичная модель с ручным приводом. Установка возможна в любом положении в верхней полусфере, включая горизонтальное (рекомендуется установка электроприводом вверх), независимо от направления потока рабочей среды. Шпиндель оснащен сальниковым уплотнением, а крышка — плоской прокладкой.

Подшипники качения в бугельном узле уменьшают нагрузки на приводное устройство и облегчают эксплуатацию задвижки. Кольца сальникового узла, выполненные из терморасширенного графита, способствуют снижению фрикционного износа шпинделя и продлевают срок службы сальникового уплотнения.
