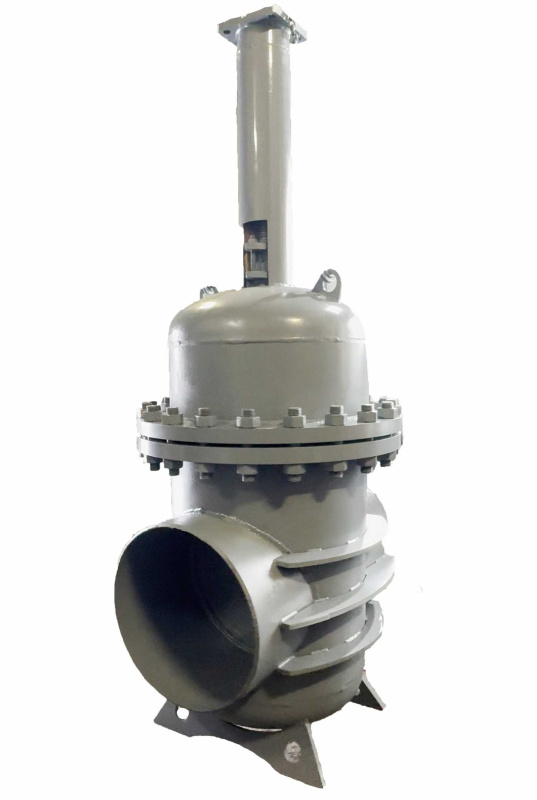

Задвижка 30с907нж Ду500 Ру25 клиновая с выдвижным шпинделем

Задвижка 30с907нж Ду500 Ру25 клиновая с выдвижным шпинделем

30с907нж

Надежная штампосварная конструкция проверенная временем
Отсутствие пористости
Отсутвтвие прямого контакта рабочей среды с узлами задвижки

от 120 000,00 Р

Номинальный диаметр DN:

Производитель:

Газгидроснаб

РАССЧИТАТЬ СТОИМОСТЬ

Технические характеристики

Наименование: 30с907нж

Производитель: Газгидроснаб

Номинальный диаметр DN: 500

Номинальное давление PN: 25

Тип присоединения: приварной

Материал корпуса: ст.20;ст.09Г2С

Управление: электропривод

Материал запорного органа: ст.20;ст.09Г2С

Рабочая среда: вода;пар

Габаритные размеры

Условное обозначение задвижек клиновых штампосварных

ЗК	XХ.	Х.	ХХХ.	ХХ.
Тип управления
Редуктор	Р
Электропривод	ЭП
Исполнение по присоединению к трубопроводу
Фланцевое		Ф
Приварное		П
Номинальный диаметр
DN			400-800
Номинальное давление
PN				25

Габаритные размеры задвижки клиновой с выдвижным шпинделем

Условное обозначение	Наименование	DN, мм	PN кгс/см2	L	D	D₁	n	d	H
ЗК.Ф.ЭП.400.25	30с907нж	400	25	600	426	404	16	33	*
ЗК.Ф.ЭП.500.25	30с907нж	500	25	700	530	500	20	40	*
ЗК.Ф.ЭП.600.25	30с907нж	600	25	800	630	604	20	40	*
ЗК.Ф.ЭП.700.25	30с907нж	700	25	*	*	*	*	*	*
ЗК.Ф.ЭП.800.25	30с907нж	800	25	1000	*	*	*	*	*
ЗК.Ф.Р.400.Р.25	30с507нж	400	25	600	426	404	16	33	*
ЗК.Ф.Р.500.Р.25	30с507нж	500	25	700	*	*	*	*	*
ЗК.Ф.Р.600.Р.25	30с507нж	600	25	800	*	*	*	*	*
ЗК.Ф.Р.700.Р.25	30с507нж	700	25	*	*	*	*	*	*
ЗК.Ф.Р.800.Р.25	30с507нж	800	25	1000	*	*	*	*	*

Особенности конструкции

Задвижки 30с507нж, 30с907нж изготавливаются из листовой стали. Срок изготовления данных задвижек гораздо меньше аналогичных задвижек изготовленных из литейных заготовок. Конкретный срок изготовления запорной арматуры зависит от объема заказанной продукции, от загруженности производства и прочих факторов.

Данный вид задвижек используется для работы в качестве запорного механизма на трубопроводах. Широко применяется предприятиями мелиорации, водоотведения и водоснабжения, предприятиями, производящими тепловую и электрическую энергию. Задвижки клиновые с выдвижным шпинделем (30С507НЖ / 30С907НЖ) арматурного завода «Газгидроснаб» производятся строго в соответствии с техническими условиями, стандартам ГОСТ, а также СТ ЦКБА и внутренней конструкторской документации. Продукция прошла сертификацию и признана соответствующей требованиям стандартов. Каждая выпускаемая нашим заводом задвижка проходит ОТК и соответствующие требованиям стандартов испытания.

Конструкция корпуса имеет цилиндрическую форму, что обеспечивает надежность эксплуатации задвижки (30С507НЖ / 30С907НЖ) на трубопроводах с высоким давлением.

Износостойкая наплавка уплотнительных поверхностей диска и корпуса обеспечивает герметичность запорного органа задвижки и обладает отличными коррозионностойкими характеристиками. Герметичность относительно внешней среды обеспечивается качественным сварными швами, которые проверяются специалистами на стадии производства по нескольким методикам. Соединение корпус-крышка фиксируется через прокладку метизами. На конце шпинделя располагается ограничительная гайка, предохраняющая задвижки клиновые с выдвижным шпинделем (30С507НЖ / 30С907НЖ) от чрезмерной нагрузки клина при некорректной настройке электропривода.
